Qucs(电路模拟器)是一个实用图形用户界面的电路模拟器，Qucs同时也是免费的、开源的电路模拟器，它的目的是支持各种电路仿真类型，包括直流，交流， S参数，和谐波平衡分析，为电子行业提供了最简单智能的模拟解决方案，需要的朋友欢迎前来下载使用

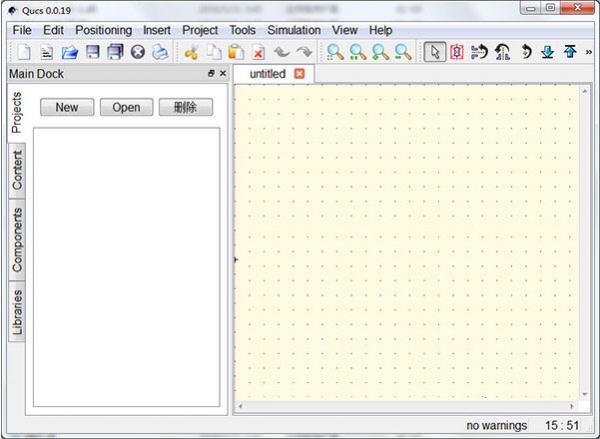

Qucs初始界面以图形用户界面(GUI)的格式呈现，分析测试和图表可以在无数的平台上看到，包括史密斯图表、笛卡尔坐标系以及完全按表格计算的，简单和切中要害*(伴有自主的选择)是其最大的特点。

Qucs教程：

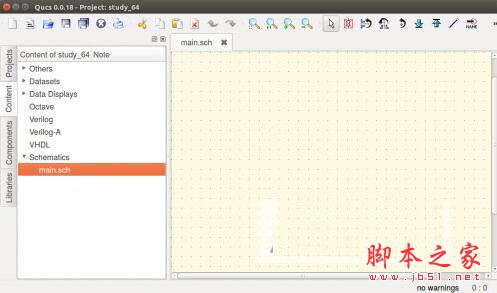

1、打开qucs，现在Verilog标签下没有任何文件，我们只需要将我们的verilog的.v文件拷贝过来qucs就能自动识别了。

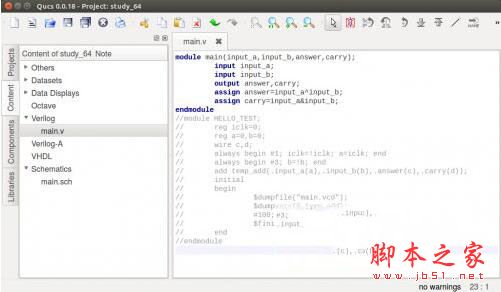

2、一个verilog的半加器代码，这里verilog标签下已经识别到我们的文件了，如果qucs没有刷新在Projects下重新点击一下工程的名字就能看到文件添加过来了。

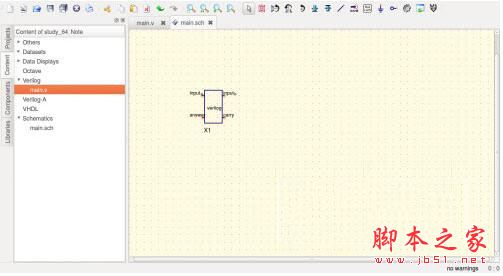

3、然后鼠标点击一下这个main.v，之后鼠标移到我们的原理图上就会出现一个子电路，四个端口，和我们程序里的两个输入两个输出一致。 qucs非常漂亮!

4、然后我们进行一个数字的仿真

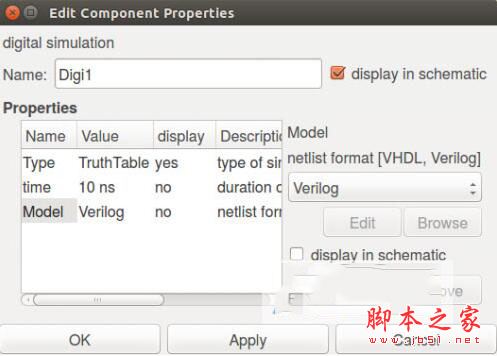

5、注意，在digital simulation中我们需要将model的值修改为verilog,因为还有一个选项是VHDL,所以理论上VHDL的代码也能仿真。

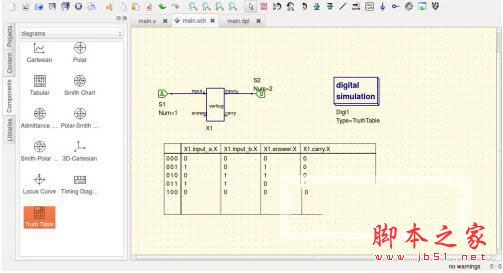

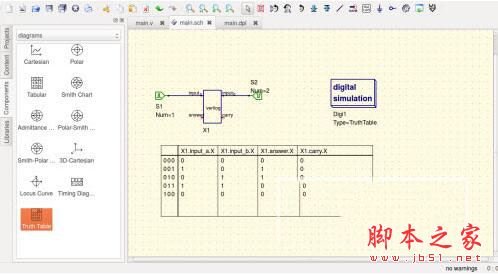

6、点击OK之后我们就算做好工作了，然后仿真一下，用真值表显示一下我们的半加器是否正确。

Qucs功能：

图对话框

节点电压divided.V旁边直流电压，电流通过，源V1.I。数据集列表中只列出项目可投入的图形。可用的数据集项目，根据模拟式用户执行您发现下列类型的在DataSet中的项目。

•node.V - 节点的节点直流电压

•name.I - 直流电流通过组件的名称

•node.v - 交流电压节点的节点

•name.i - 交流电流通过组件的名称

•node.vn - 交流噪声电压节点的节点

•name.in - 通过组件名称的AC噪音电流

•node.Vt - 瞬态电压在节点的节点

•name.It - 瞬态电流通过组件的名称

•小号[1,1] - S -参数的值

请注意：所有的电压和电流峰值和噪声电压有效值在1Hz带宽值。

数据显示，表格图

在表格图，因为同样大小的电阻值和直流电压源产生1V。

更改组件的属性

如果你想改变的电阻率，然后再切换回您的原理图，通过点击divider.sch选项卡上，按下F4快捷方式，或通过选择仿真→数据显示/原理图菜单项。之后双击R1电阻。

R1电阻元件属性对话框

在组件属性“对话框中给定组件的所有属性都可以编辑。一个简短的描述，以及有一个每个属性中显示的复选框可用于添加原理图(或属性名称和值的示意图隐藏它)。允许的属性值元件值标准的(1000)，科学(1E - 3)可以选择或工程(1K)数字符号。

单位

•欧姆 -电阻/Ω

•S -时间/秒

•S -电导/西门子

•K -温度/开尔文

•H -电感/亨利

•F -的电容/法拉

•赫兹 -频率/赫兹

•V -电压/伏

•一个 -电流/安培

•瓦 -电源/瓦

•M -长度/仪表(不可用独立，见下文)

可用的工程后缀

•dBm的 - 10 ·日志(x/0.001)

•DB - 10 ·日志(X)

•T - 1012

•摹 - 109

•中号 - 106

•K - 103

•米 - 10-3

•U - 10-6

•ñ - 10-9

•P - 10-12

•F - 10-15

•Å - 10-18

请注意：所有单位和工程后缀是大小写敏感的，还要注意在M.相冲突指定之一毫米时，可以使用毫米。不能一米(1M)指定将始终作为一个毫(工程符号)解释。
