软件 CypWizard(用于对接Tekla所导出t2t/ifc文件的插件) v1.3 安装版附使用教程
图标
分类 软件下载-行业软件-其它行业-CypWizard插件下载 其它行业
语言 简体中文
大小 4.29MB
软件类型 国产软件
发布时间
用户评分 4
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

CypWizard是用于对接Tekla所导出t2t、ifc文件。安装前请确认电脑中安装了Tekla软件。新版插件支持六个Tekla版本：Tekla21.0、Tekla21.1、Tekla2020、Tekla2022、Tekla2023、Tekla2024。感兴趣的朋友快来下载使用吧。

注意：请搭配TubesT 1.55.5及其以上的版本进行使用！

软件安装图示

1、电脑上已安装Tekla软件

2、安装插件时，请关闭Tekla软件

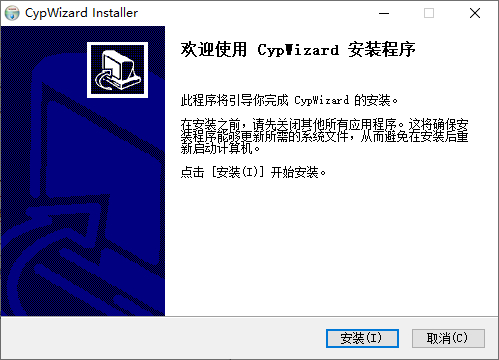

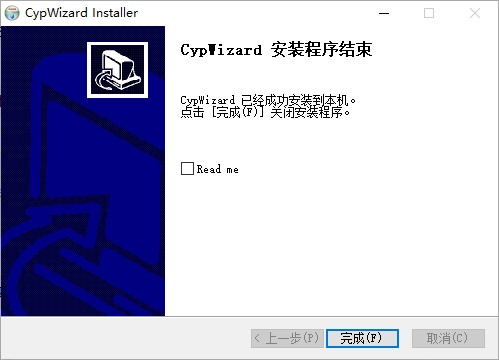

3、双击安装包，默认安装参数进行安装

Tekla导出T2F文件

功能作用

从Tekla直接导出云排样可识别的”.t2f“文件格式，实现Tekla和云排样的无缝对接

目前仅支持平板，箱型钢，工字钢的类型导出，其他类型的零件会提示导出失败。

如何从Tekla导出

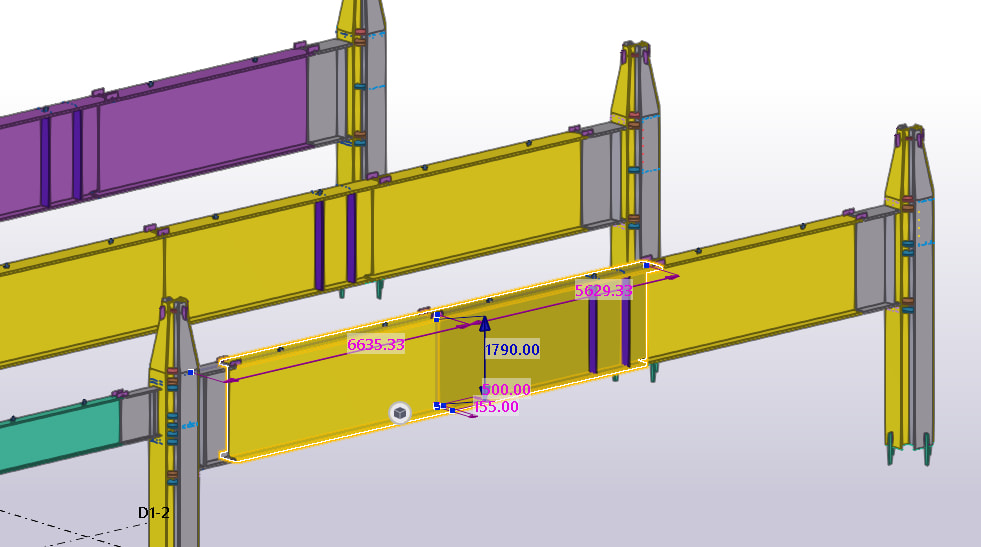

在Tekla中打开任意一个项目，鼠标拖动框选需要导出的零件

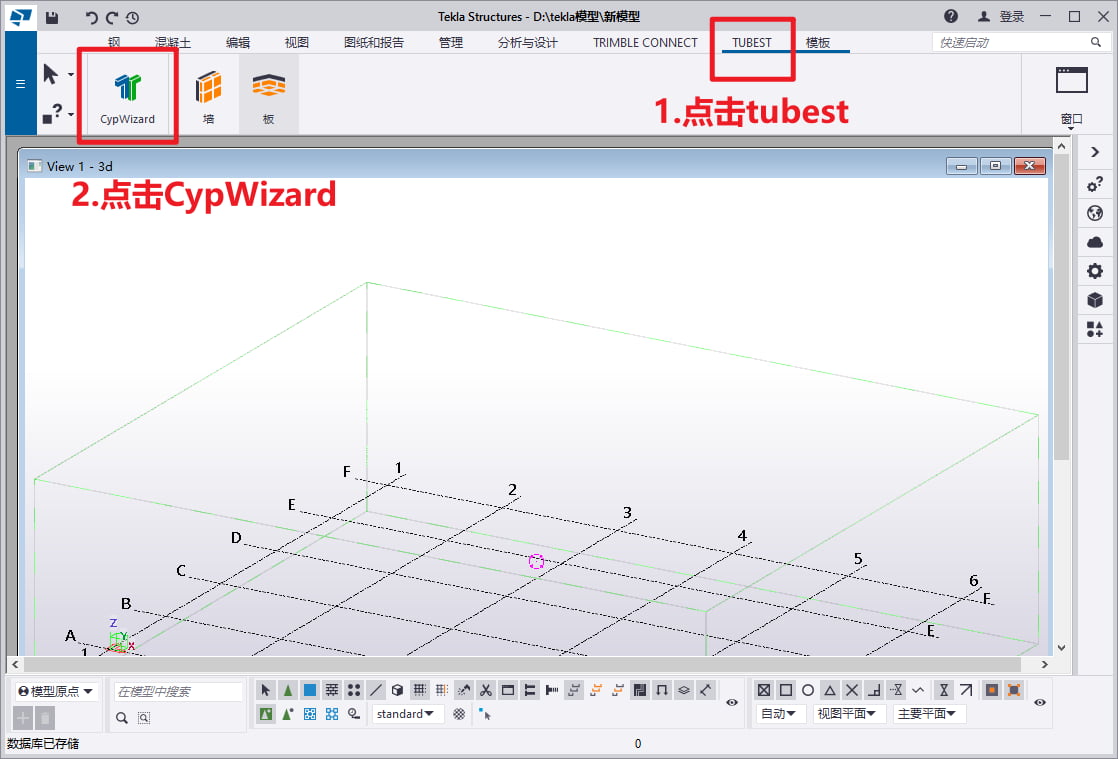

点击上方【TUBEST–>【CypWizard】

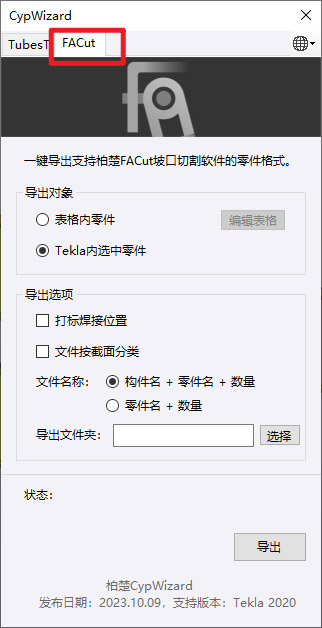

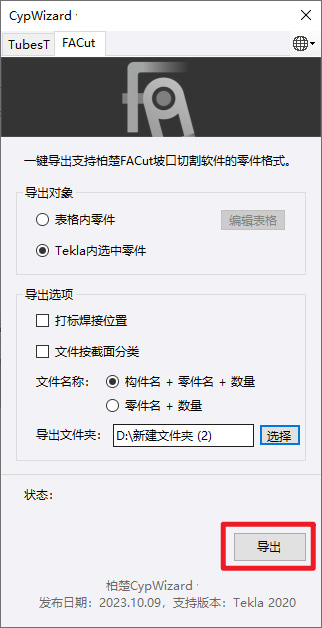

界面弹出对话框，选择【FACut】

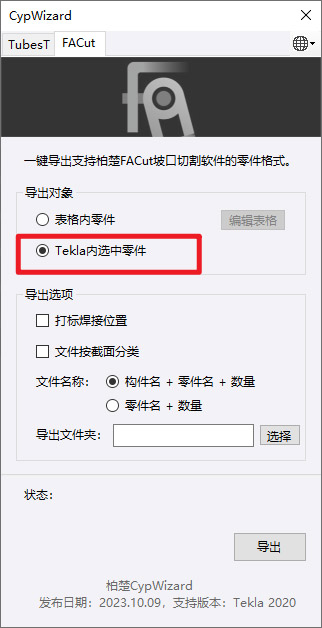

导出对象选择“Tekla内选中零件”

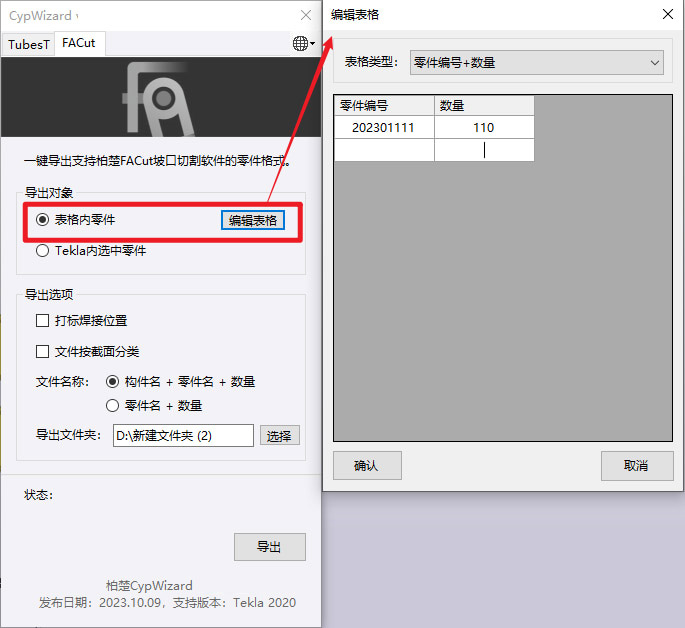

另一种选择导出零件方法：使用表格

零件编号：零件的位置信息

数量：导出的T2F零件中的零件数量

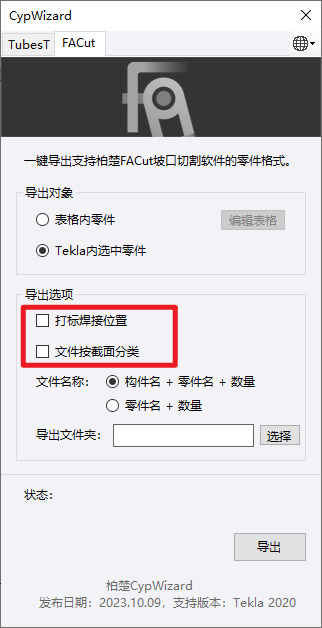

若需要导出零件携带焊接打标线，勾选“打标焊接位置”

若需要导出的零件按截面分类保存，勾选“文件按截面分类”

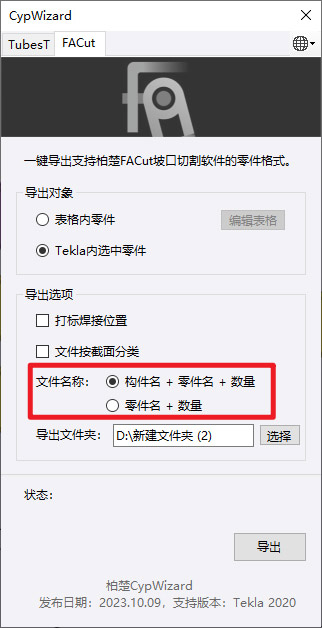

文件名称可按需选择

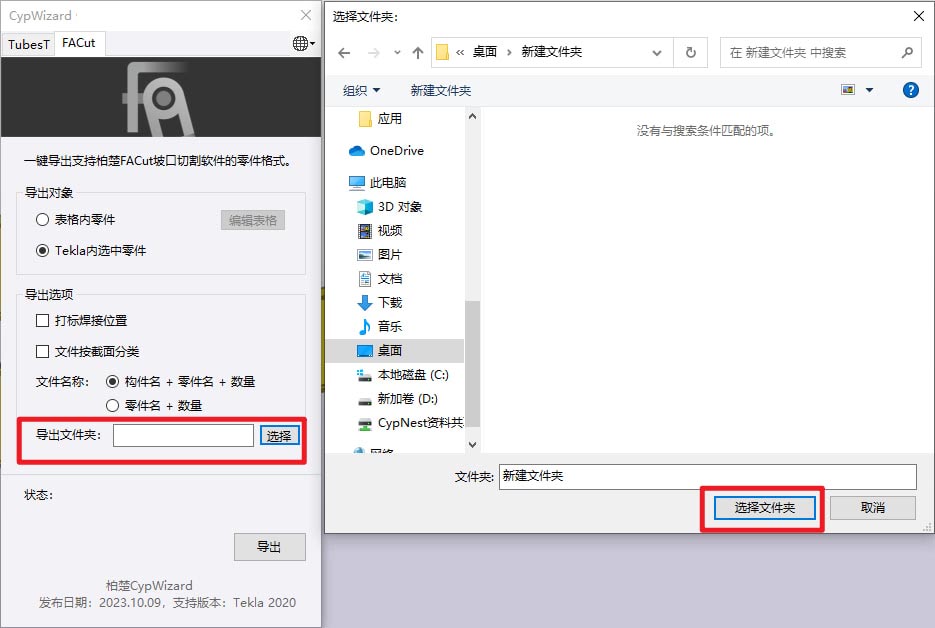

点击【选择】设置导出的文件位置

完成参数设置，点击【导出】

注意：

导出失败则会生成一个Excel表格，里面导入的结果：包含导入零件名、数量、如果失败则包含导出失败原因

更新日志

1.3

此插件用于对接Tekla所导出t2t、ifc文件。安装前请确认电脑中安装了Tekla软件。

新版插件支持六个Tekla版本：Tekla21.0、Tekla21.1、Tekla2020、Tekla2022、Tekla2023、Tekla2024。

注意：请搭配TubesT 1.55.5及其以上的版本进行使用！
