StructurePoint spMats多语免费版（此版本官方暂时不支持中文）是一种结构工程软件,用于分析、设计和调查混凝土基础系统,包括桩盖和板材的等级。在先进的有限元求解器的推动下,SPMASS提供了一个简洁的接口,用于开发和编辑结构基础模型。从简单的小柱脚到庞大复杂的工业建筑基础,SPMAT具有直观的视觉工具,可以创建、运行和自信地迭代您的模型。将最终的基础设计结果组织到可定制的报告中,以创建一个专业的项目提交。

今天脚本之家小编给大家分享的是StructurePoint spMats的免费安装版本，此版本只需要简单的复制粘贴即可免费使用全部功能，下面有详细的安装教程，需要的朋友不要错过哦！

为什么要用StructurePoint spMats?

地基、地垫、组合基脚、桩帽、地面板和埋地结构的FEM分析和设计解决方案，使用该程序的功能来改进复杂地基的设计、加强它们并与土壤和结构相互作用，可以分析和设计不同类型的混凝土、复合材料或钢筋混凝土板。该程序中的混凝土板使用装配元素的组合进行建模，这使得设计此类基础变得容易。

软件简介

StructurePoint spMats 是一种分析和设计混凝土基础垫、组合基础和板材的工程软件程序。板坯的模型是一个矩形有限元的组合。边界条件可能是底层土壤、节点弹簧、桩、柱或平移和旋转节点约束。奴隶自由度也可适用于选定的节点。在由均匀(表面)和集中荷载组成的静态载荷下,对模型进行了分析.由此产生的偏转、内力、土壤压力和反应是程序输出的关键部分。此外,该程序根据选定的设计代码的规定计算板材中钢筋的所需面积。

StructurePoint spMats 该计算机程序(包括软件设计、编程结构、图形、手册和在线帮助)是由原波特兰水泥协会工程软件组"结构点"创建和发布的,该软件组负责混凝土地基垫、组合基础和板材的工程分析和设计。

虽然"StructurePoint spMats结构点"采取了一切预防措施,利用现有的最先进技术,并确保本程序中使用的分析解决方法的正确性,但对结构建模、输入数据、应用工程判断来评价产出和实施工程图纸的责任仍由"结构工程师"负责。因此,"结构点"确实而且必须否认对与此程序有关的结构缺陷或故障的任何和所有责任。

新功能

实现了新的用户界面

实施新的目标建模和网格划分系统

支持导入.ma8文件

引入了用于查看和导出输入和输出的新表模块

引入了用于生成、查看、导出和打印的新报告器模块

升级了打印/导出模块

引入了新的模型模板模块

安装教程

1.在脚本之家下载解压后大家将获得spMatsInstall1000.exe和crack等文件，双击spMatsInstall1000.exe进入安装向导，如图

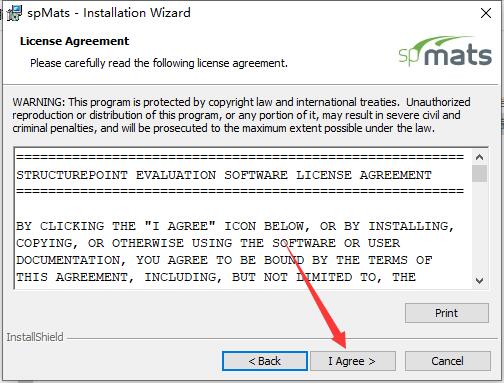

2.阅读许可协议，点击我同意，如图

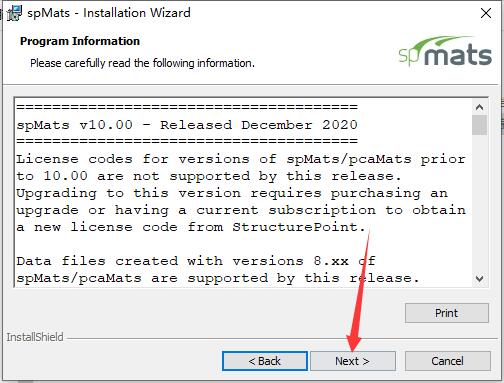

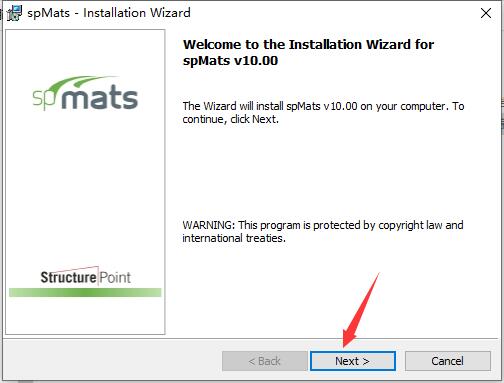

3.点击next，如图

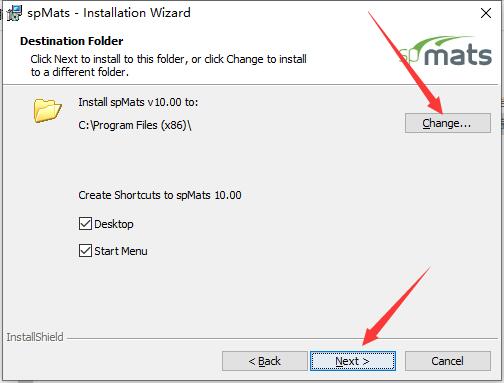

4.点击change更换软件安装目录，默认目录：C:\Program Files (x86)\；如图

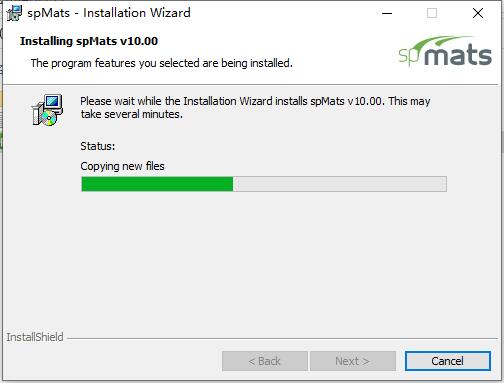

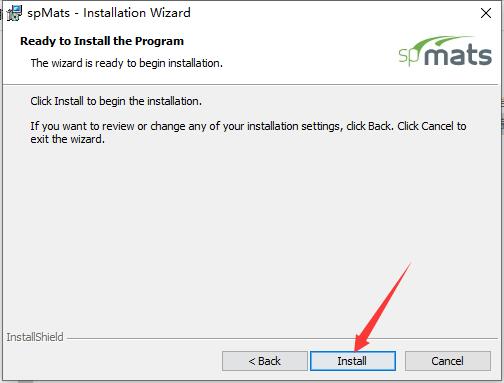

5.点击install开始安装软件，如图

6.等待安装完成，如图

7.先不要运行软件，如果已经运行软件请关闭后在进行下一步，如图

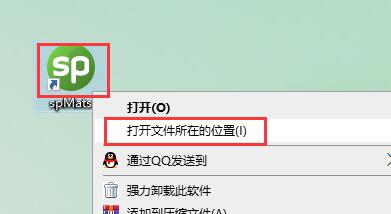

8.在安装补丁前，首先要打开软件的安装目录，如果忘记软件的安装目录，请返回到桌面，找到软件的桌面快捷图标，并右键点击图标，出现弹窗后选择“打开文件位置”即可获得文件安装目录。如图

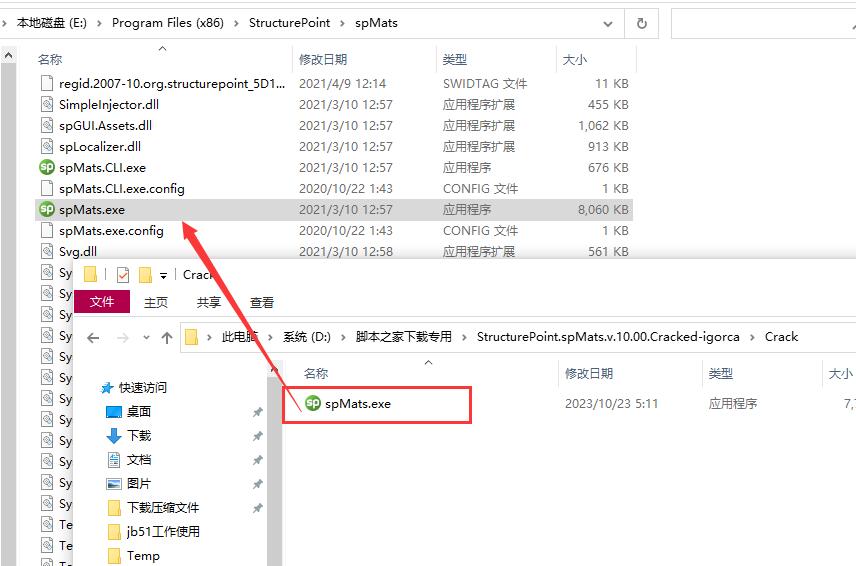

9.打开crack等文件，将里面的补丁复制到软件安装目录中替换，如图

10.选择替换目标中的文件，如图

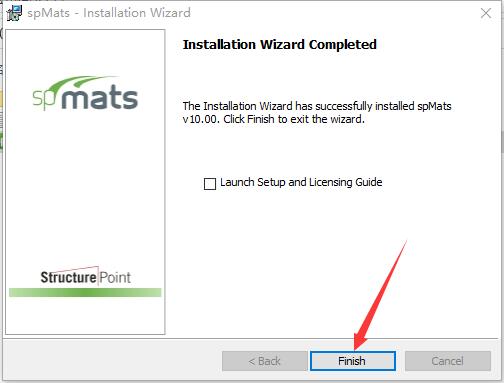

11.安装完成，如图

软件特色

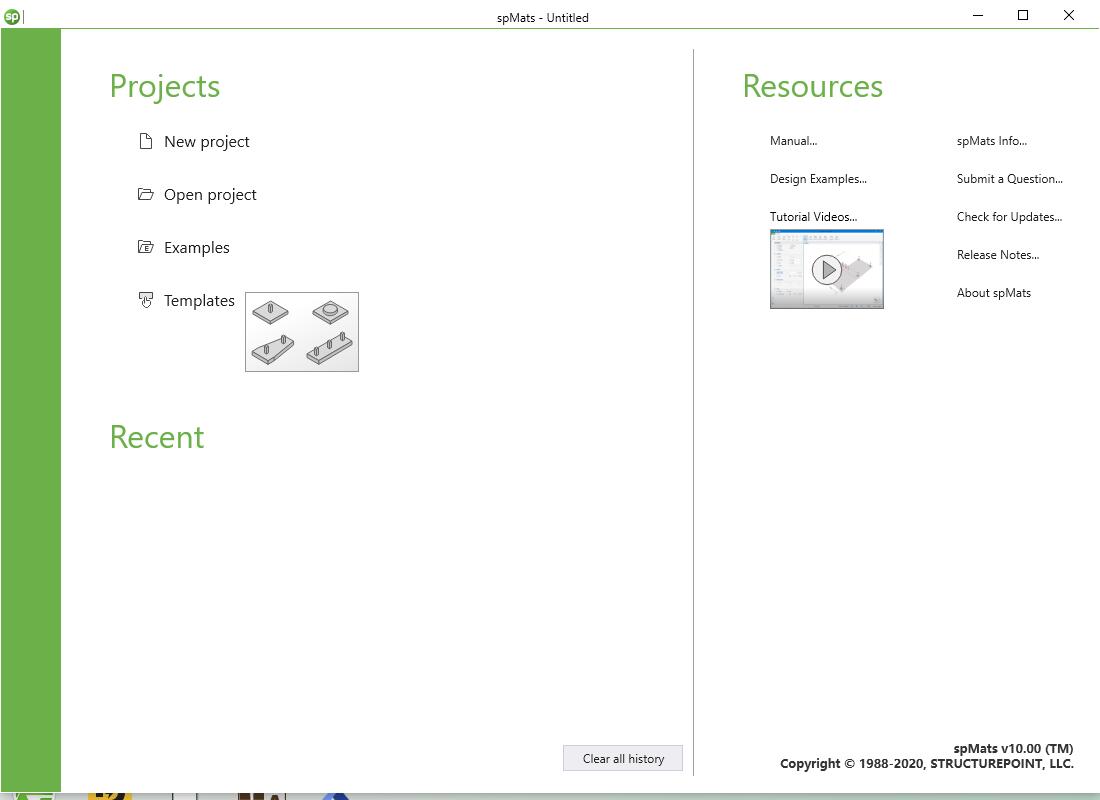

易于使用的图形用户界面

SPMMAT提供了一个通用和易于使用的界面,用于创建和编辑模型,并查看结果。

快速建模模板

SPMMAS提供了大量模板,用于快速和简单地创建新的模型。

直觉建模

SPMMAT提供了广泛的绘图、起草和视觉工具,以协助创建您的模型。您可以查看负载和完全没有错误的模型开发条件。

易于修改和导航

SPMMAD集成体使您能够以快速和精确的方式修改模型。

先进的有限元求解器

斯帕茨是由一个先进的64位有限元求解器提供动力,以提高解决大型复杂模型的能力和速度。

友好报告

SPMMAT功能完全定制的记者模块,帮助创建详细的,有组织的和专业的项目提交。

互操作性

在SPMASE中,您可以很容易地将列和(或)堆段导出到SPPAT。

软件功能

一、用户界面

1、多视口平台

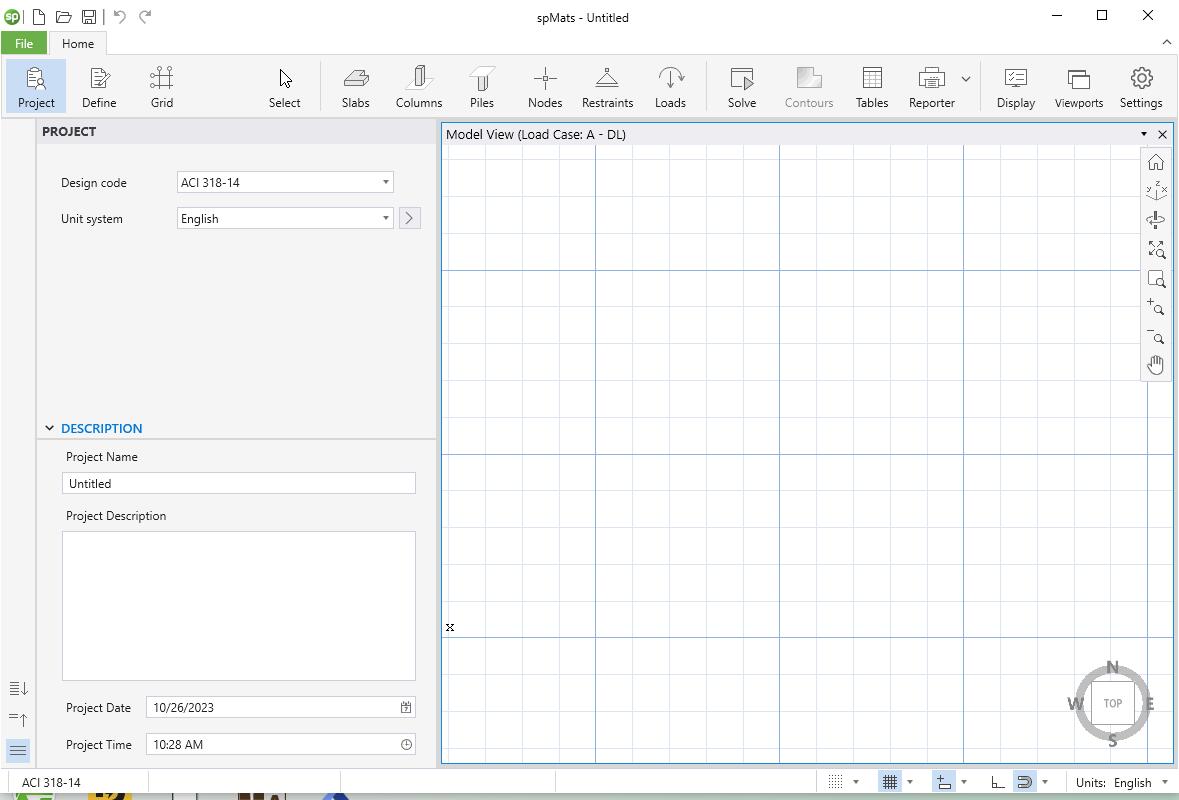

spMats具有多视口平台，便于建模、分析和设计。它是可以创建模型和查看图形结果的空间。一次最多可以使用六(6)个视口。左侧面板和功能区包含各种工具，可帮助您轻松浏览模型。

二、造型

1、基于对象的建模

在spMats中，经常引用对象、成员和元素。对象代表模型中的物理结构构件。另一方面，元素是指spMats内部用于生成刚度矩阵的有限元素。在很多情况下，对象和物理成员会有一一对应的关系，而用户在spMats界面中绘制的正是这些对象。对象旨在准确表示物理成员。

2、模板

模板是在spMats程序中创建新模型的一个选项。它使用户能够从一组预定义的模板中进行选择并对其进行编辑以快速生成模型。

3、结构网格

可以创建或导入结构网格，以便在特定结构平面视图中输入结构元素，例如柱、墙和桩。

4、自动网格划分

在spMats中，用户绘制的对象或物理构件在分析之前在内部自动划分网格，成为分析模型所需的更多有限元，无需用户输入。由于用户仅使用基于物理成员的对象，因此创建模型和解释结果所需的时间更少。但是，用户可以在检查程序建议的自动网格后指定几个网格划分标准。

三、分析

1、有限元法

spMats使用有限元方法对受静态载荷条件影响的钢筋混凝土板系统或地垫基础进行结构建模和分析。板被理想化为矩形板有限元网格，在拐角处具有四个节点，每个节点具有三个自由度(Dz、Rx和Ry)。该元素考虑了薄板理论，该理论利用了以下基尔霍夫假设。

2、温克勒基金会

支撑板的土壤被建模为一组集中在节点处的线性非耦合弹簧(Winkler类型)。土元素是无张力的、失重的，并且具有一个自由度，即Z方向上的位移(Dz)。每个单元节点对土弹簧刚度的贡献等于单元下的节点支流面积(单元面积的四分之一)乘以土路基模量Ks。额外的节点弹簧可以与温克勒弹簧平行应用。因此，它们的线性刚度Kns被添加到等效弹簧常数中。

3、求解器

spMats具有复杂的FEM 64位求解器，可快速分析大型复杂模型。

4、隆起

在分析过程中，如果加载/支撑条件或垫子形状导致任何隆起并在弹簧(土壤、节点弹簧或桩)中产生张力，则弹簧会自动移除。在没有那个或任何其他张力弹簧的情况下重新分析垫子。程序会自动迭代，直到移除所有张力弹簧并达到平衡。该程序允许用户指定一个正节点位移标准，超过该标准的节点被视为处于隆起状态。由于假定支撑土是无张力的，因此该节点位移的默认值为零。但是，此选项可用于具有抗拉能力的桩的仅桩支撑的基础。在这种情况下，

5、土壤接触面积

spMats将土壤接触面积相对于总初始土壤支持面积(%)的最小比例设置为50%作为默认值，需要由用户根据项目要求批准或重新输入。将此比率设置为100%并将正节点位移标准设置为零可确保模型中没有隆起，因为解决方案将无法完成并会出现错误消息。例如，核电站的垫子基础可能需要在spMats中设置如此严格的标准。

四、设计

1、弯曲设计时刻

spMats使用最小阻力原理来获得设计力矩的值，其中包括扭转力矩的影响。然后，分别计算X和Y方向上钢筋设计的等效设计弯矩Mux和Muy。

2、抗弯钢筋

spMats提供了两个选项，用于在“求解选项”下计算所需的抗弯钢筋。这些是：

根据单元内的最大力矩计算所需的钢筋。

根据单元内的平均力矩计算所需的钢筋。

五、结果输出

1、设计时刻

spMats报告每单位长度在X和Y方向上的极正(顶层)和极负(底层)Wood-Armer设计弯矩、Mux和Muy。

2、增援部队

spMats报告每单位长度的钢筋数量。基础钢筋比率可以由用户指定，当显示钢筋轮廓时，程序将其考虑在内(在下面的轮廓视图中以蓝色显示的基础钢筋)。

3、压力

spMats计算单元的所有四个节点处的土压力，用于服务载荷和极限载荷组合。在分析过程中将计算出的土壤压力与允许压力值进行比较。如果计算出的土壤压力超过用户指定的允许压力，则程序会在分析完成时显示警告消息，并在图形压力等值线视图中指示具有此条件的元素。

4、位移

spMats报告位移，包括沉降和隆起，针对个别服务和极限荷载组合以及包络值。用户可以设置最大允许服务位移限制。

5、表格结果

表格模块使用户能够查看表格中的程序输入和输出，并以不同的格式导出它们。

6、记者

报告器模块使用户能够查看、定制、打印和导出不同格式的报告。

六、技术特点

支持ACI 318-14/11/08/05/02和CSA A23.3-14/04/94设计标准

具有全功能图形界面的基础板系统的基于对象的建模

结构网格可用于促进从计划中放置结构构件

将柱和/或桩截面导出为CTI文件以供spColumn分析

从文本文件导入网格、载荷和载荷工况和载荷组合信息，以促进模型生成

从文本文件中导出网格、载荷和载荷工况和组合信息以促进模型生成

每个节点具有三个自由度的四节点棱柱薄板单元

材料属性(混凝土和钢筋)可能因楼板对象而异

土壤可以均匀地施加在平板物体上，也可以使用节点弹簧支撑在节点处集中和施加

提供模型属性的默认定义和分配以促进模型生成

垂直位移和/或绕X轴和Y轴旋转的节点可能会受到限制

节点可以从属以共享相同的位移和/或旋转

施加的载荷可以是均匀的(每单位面积的垂直力)或集中的(Pz、Mx和My)

荷载组合分为服务(适用性)和最终(设计)水平

板坯的自重是自动计算的，并且可以选择包含在分析中

挠度、压力和力矩的结果包络(最大值和最小值)

设计力矩包括通过Wood-Armer公式产生的扭曲力矩

建模板的等距(3D)视图，能够在具有多达6个并发视图的多视图端口中查看典型CAD环境中的网格、载荷和其他典型模型特征

用于可视化分析和设计结果的等高线图

美国惯用或SI(公制)单位

在输入验证时检查数据

用户控制的屏幕显示设置，包括全彩色调色板

能够为未来的输入会话保存默认值和设置

26载荷工况

255种荷载组合(服务加极限)

64,500个网格元素

七、高级功能

1、自动化和集成(spMats到spColumn)

spMats提供了将基础模型中使用的柱和/或桩截面导出为spColumn文本输入(CTI)文件以供spColumn分析的选项。分析后施加在截面上的载荷也包含在导出的文件中。此导出只能在已执行模型并生成结果的情况下完成。

2、仅桩支持的基础

spMats允许用户建模、分析、设计和调查桩支撑的基础，而无需垫下的弱土壤。

3、堆积反应

spMats程序可以计算单个服务和极限荷载组合以及包络线的桩反作用力(压缩或拉力)。

4、异种土壤

现有的L形基础板(由土壤1支撑)将进行扩展(由土壤2支撑)。在扩展方面，土路基模数为100 kcf，因为承包商无法匹配现有基础板下的200 kcf土壤特性。spMats软件程序用于调查不同土壤的影响。

5、单层加固

地面支撑板通常设计为具有单层钢筋。这种板被称为膜板、浮动板或填料板，其厚度范围从4"到8"不等，具体取决于所支持的载荷。在仓库和存储设施中，此类板受到来自存储架柱或叉车车轮载荷的集中点载荷。

6、有限元网格密度

结构工程师经常向我们询问网格密度对spMats模型结果的影响。
