软件 s7-200仿真软件 西门子s7-200仿真软件 v3.0 汉化版
图标
分类 软件下载-应用软件-应用其它 应用其它
语言 简体中文
大小 866KB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

该软件不需要安装，执行其中的“S7-200仿真.EXE”文件，就可以打开它。点击屏幕中间出现的画面，输入密码6596后按回车键，开始仿真。
软件自动打开的是老型号的CPU 214，应执行菜单命令“配置”→“CPU型号”，用打开的对话框设置CPU的型号为CPU 22x。

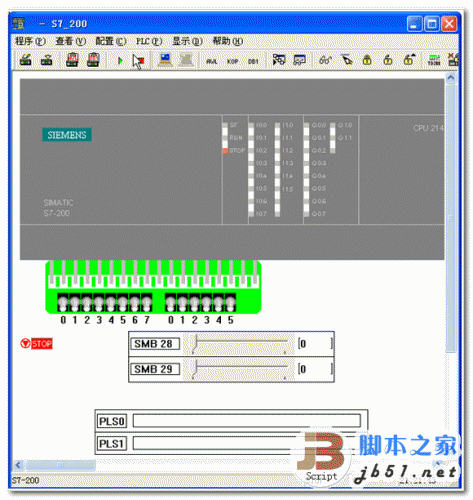

下图左边是CPU 224，CPU模块下面是用于输入数字量信号的小开关板。开关板下面的直线电位器用来设置SMB28和SMB29的值。
双击CPU模块右边空的方框，用出现的对话框添加扩展模块。
仿真软件不能直接接收S7-200的程序代码，必须用编程软件的“导出”功能将S7-200的用户程序转换为扩展名为“awl”的ASCII文本文件，然后再下载到仿真PLC中去。
在编程软件中打开主程序OB1，执行菜单命令“文件”→“导出”，导出ASCII文本文件。
在仿真软件中执行菜单命令“文件”→“装载程序”，在出现的对话框中选择下载什么块，点击“确定”按钮后，在出现的“打开”对话框中双击要下载的*.awl文件，开始下载。下载成功后，CPU模块上出现下载的ASCII文件的名称，同时会出现下载的程序代码文本框和梯形图
执行菜单命令“PLC”→“运行”，开始执行用户程序。 如果用户程序中有仿真软件不支持的指令或功能，执行菜单命令“PLC”→“运行”后，出现的对话框显示出仿真软件不能识别的指令。点击“确定”按钮，不能切换到RUN模式，CPU模块左侧的“RUN”LED的状态不会变化。
可以用鼠标点击CPU模块下面的开关板上的小开关来模拟输入信号，通过模块上的LED观察PLC输出点的状态变化，来检查程序执行的结果是否正确。
在RUN模式点击工具栏上的按钮，可以用程序状态功能监视梯形图中触点和线圈的状态。
执行菜单命令“查看”→“内存监控”，可以用出现的对话框监控V、M、T、C等内部变量的值。

部分杀毒软件可能会报毒，介意勿下，解压密码：www.jb51.net
