Excel坐标绘图软件是一款用于Excel中制作坐标图的软件，能够绘制纵断面图，绘制横断面图，还能进行工程量计算，非常简单易用，有需要的朋友们可以前来下载使用。

功能介绍
一、绘制纵断面图
能够根据工程需要绘制纵断面剖面图。
二、绘制横断面图
可一次绘制多个横断面图，整个工程的横断面图可一次全部成图。
三、工程量计算
根据绘制出的断面图统计计算断面图中各层的工程量。
绘制纵断面图
1、打开“纵断面图”表
2、按表中位置在B列第一行输入出图纵向比例，在D列第一行输入出图横向比例。
3、从第3行开始输入绘图参数，其中第一列输入点编号，第二列输入位置说明，如不需要说明的位置不需输入。第三列输入测量桩号（里程），以米为单位。第四列及以后各列分别输入对应桩号各断面线高程，每条断面线各点高程输入在同一列中。
4、第四列及以后各列的第2行输入各断面线的名称，例如：“设计顶高程”“实测顶高程”等。
5、点击“画纵断面图”按钮，系统即开始启动CAD绘制纵断面图。
绘制横断面图
1、打开“横断面”表
2、按表中位置在B列第一行输入出图纵向比例，在D列第一行输入出图横向比例。
3、从第3行开始输入绘图参数，其中第一列输入图名，第三列输入绘图参数坐标名称“横”或“纵”注意：先输横坐标，后输纵坐标。第二列在“横”坐标对应行输入层位名称（如：“土方开挖”），在“纵”坐标对应行点击选择层位的岩性名称（如：灰岩、粘土等），系统根据选定岩性名称在绘图时进行填充。第四列及以后分别输入断面线横纵坐标，每条断面线各点横坐标输入在同一行中，纵坐标输入在下一行中。一条断面线坐标输完后另取一行，同样输入坐标参数。注意：输入参数时从断面左边开始依次输入，其中横坐标在中心线左边为负，右边为正。
4、同一断面的各条断面线参数输入完后，在下一行的第二列输入文字“桩号”，第三列输入里程数据，如：“1+200.5”。第四列输入桩位高程。
5、同样另取一行输入下一断面图参数。
6、点击“画横断面图”按钮，系统即开始启动CAD绘制横断面图。
7、横断面图绘制完成后可在“工程量表”中查看各层面断面面积及工程量汇总。
8、可以在“横断面”表中输入若干断面的参数，断面个数不限，系统一次绘制所有断面图图纸，一个断面为一张图纸。
打印
生成的图纸可在CAD中打开后进行修改、打印。

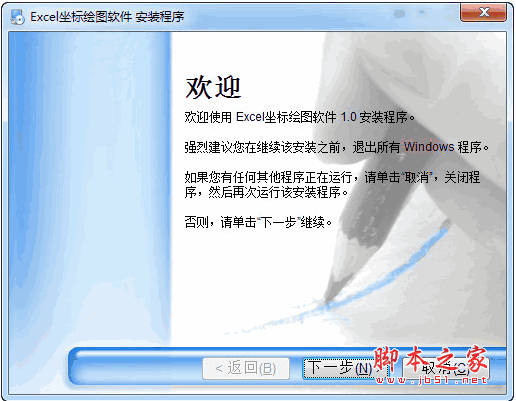

截图
