软件 LMS Test Lab 16A 官方安装免费版
图标
分类 软件下载-行业软件-辅助设计-LMS Test Lab 16A下载 辅助设计
语言 简体中文
大小 3.2MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

LMS Test Lab 16A是一款非常好用且功能强大的专业振动躁声试验完美解决方案，软件集合了数据采集、数字信号处理、结构试验、旋转机械分析、声学和环境试验等多种功能，软件拥有独特的工作流程设计界面，并引入了全新的设计理念，是您进行躁声测试的好帮手，小编提供的这个是最新版本，有需要的伙伴们就来下载使用吧。

主要功能

使用LMS虚拟。实验室套件,工程团队可以:

——建立精确的仿真模型

——模拟机械设计行为

——快速评估多个设计方案

——优化设计原型建设

——准确地探测弱点

­有效地探索多种设计方案

软件特色

LMS Test.Lab是一整套的振动噪声试验解决方案，是高速多通道数据采集与试验、分析、电子报告工具的完美结合，包括数据采集、数字信号处理、结构试验、旋转机械分析、声学和环境试验。同时它也是一个应用开发平台。LMS Test.Lab是LMS公司20多年的技术和众多LMS Cada-X系统用户的工程经验的总结。LMS Test.Lab不仅仅是新一代的系统，它的开发引入了全新的设计理念，从数据采集、数据诠释，到可用性。

LMS Test.Lab是一整套的振动噪声试验解决方案，是高速多通道数据采集与试验、分析、电子报告工具的完美结合，包括数据采集、数字信号处理、结构试验、旋转机械分析、声学和环境试验。同时它也是一个应用开发平台。

基于LMS SCADAS III前端的优异性能，LMS Test.Lab为未来的振动噪声试验方式，提供了新的突破。其独特的工作流程设计界面，使得LMS Test.Lab为系统的易用性、高效率和数据一致性确立了新的标准。更容易设置、更快的试验、更好的数据沟通，使用LMS Test.Lab，你就能更充分地利用您的硬件和软件。

同时，LMS Test.Lab可以和LMS Tec.Manager无缝集成，进行试验数据管理，可以和LMS Virtual.Lab无缝集成，用于虚拟样机的仿真，从而赋予'集成试验室'这一概念以新的内涵。未来的试验将不再是独立的行为，而是推动整个开发过程的关键因素：从目标设定、支持虚拟仿真、一直到最终的产品优化和认定。

LMS Test.Lab第七版集成了600多项新功能和改进，适用于各种试验任务。此外，LMS Test.Lab第七版还新增了移动测试功能，为用户提供适用于车内或现场试验的最佳便携性，以及直观的系统交互性。LMS Test.Lab第七版，与紧凑可靠的LMS SCADAS Mobile前端完美结合，可支持单人数据采集，同时提供灵活的快捷键和友好的操作界面。

新版本另一项特点是提供世界上首个自动化模态分析解决方案，具有最佳的模态一致性和最短的分析时间。自动化模态参数选择(AMPS)可以在10分钟内建立非常复杂或高阻尼结构的高质量模态模型，而且不受操作者人为影响。LMS Test.Lab第七版利用创新性技术和工作流程驱动的方法，提高了从标定试验到系统级问题诊断整个开发流程中每个阶段的工作效率。

LMS Test Lab进行ODS分析教程

1.调入待分析数据

把spectrum set中的数据加入到input basket中

LMS Test Lab 16A

2.进行振型显示

进入animation页面，Source section选作input basket，然后点refresh按钮。则各个spectrum的包络线出现在上面显示区域，几何图形出现在下面的显示的区域。

LMS Test Lab 16A

点击LMS Test Lab 16A按钮可以对全频段的ODS振型进行观察。

3.对特征ODS频率进行计算

例如利用单光标计算单峰处的ODS参数。把光标放到50Hz处，点击LMS Test Lab 16A

按钮， 选择single cursor，然后点add single按钮，然后点击calculate计算。

LMS Test Lab 16A

再如，可以利用双光标计算区段内的ODS参数。选择double cursor，把双光标放到12-45Hz，然后点add multiple按钮，在弹出的对话框中设置selection mode为peaks，increment为1，则软件自动找到指定区段内的峰值，然后然后点击calculate计算。

LMS Test Lab 16A

4.查看ODS参数计算结果

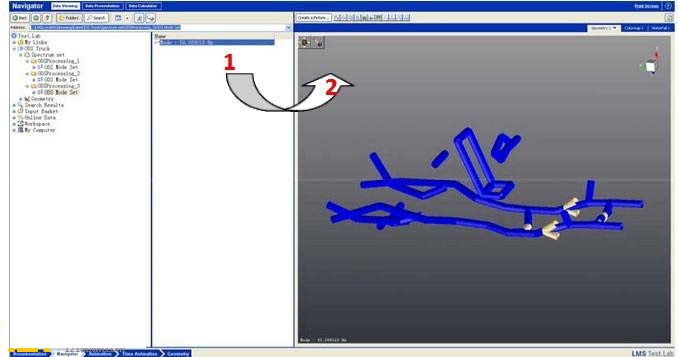

回到navigator页面，把ODSProcessing中的计算得到各个ODS拖到右边的几何中，则几何显示ODS振型。

LMS Test Lab 16A

在数据上面右键，选择prosperities，在弹出对话框中的shape选项卡中可以看到各个自由度的详细ODS参数。

LMS Test Lab 16A

5.试验时的几点注意事项

做ODS试验，所有点的数据最好为同一批次测得;

如果传感器或通道数量不够，需要分批次测量，则要保证有一个测点作为相位参考，即

这个测点的传感器不移动，每个批次都要测。
